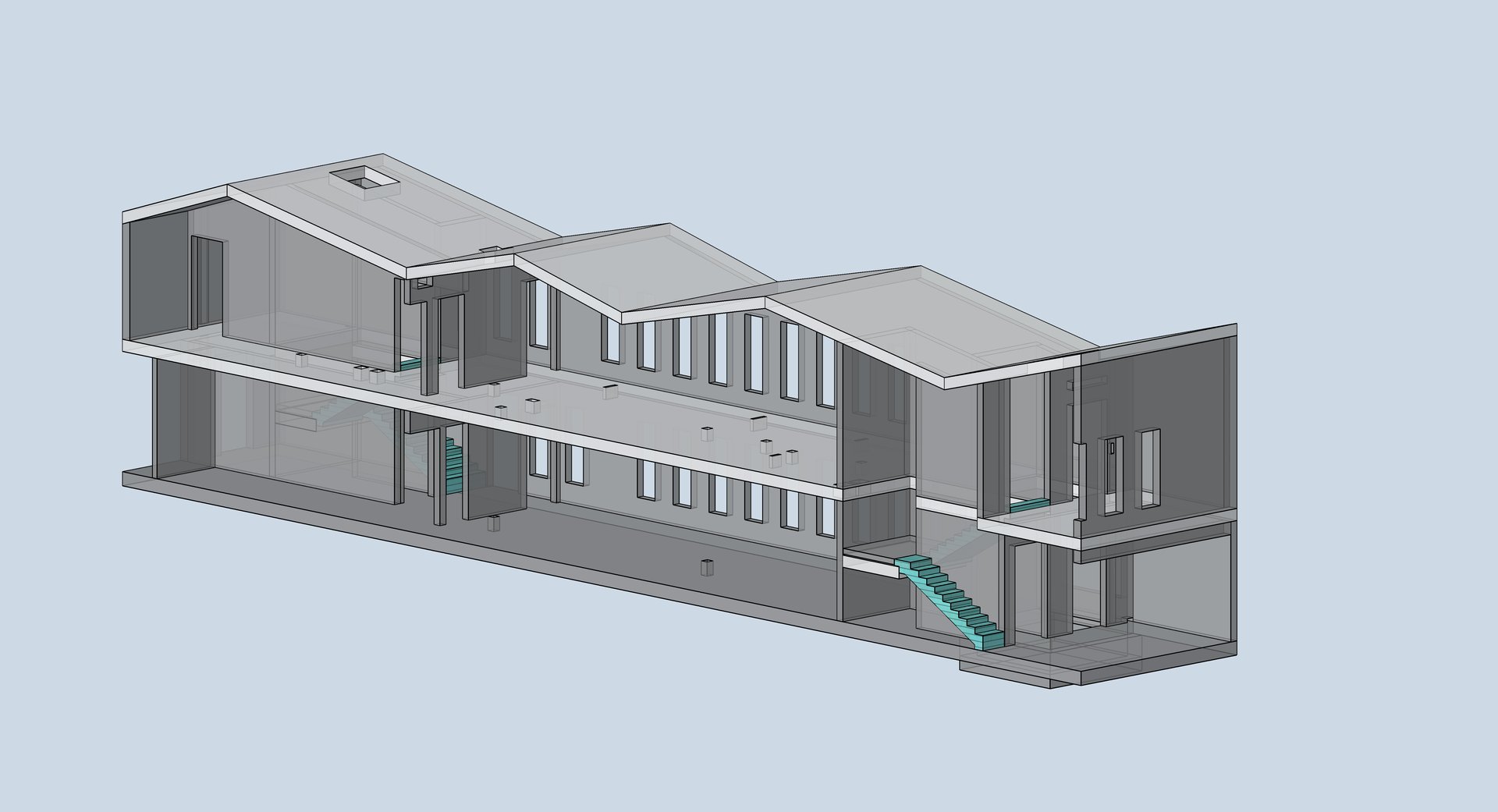

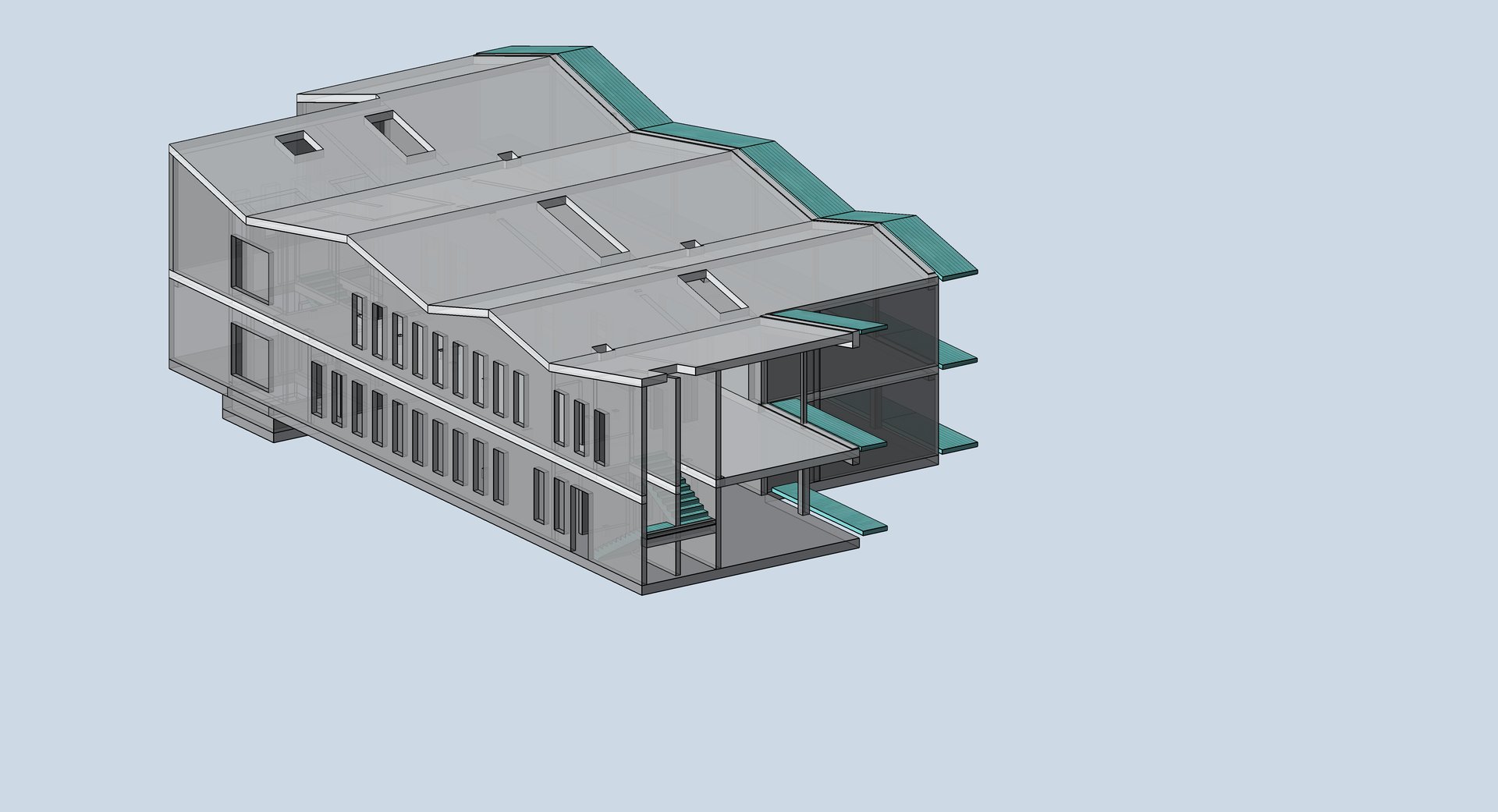

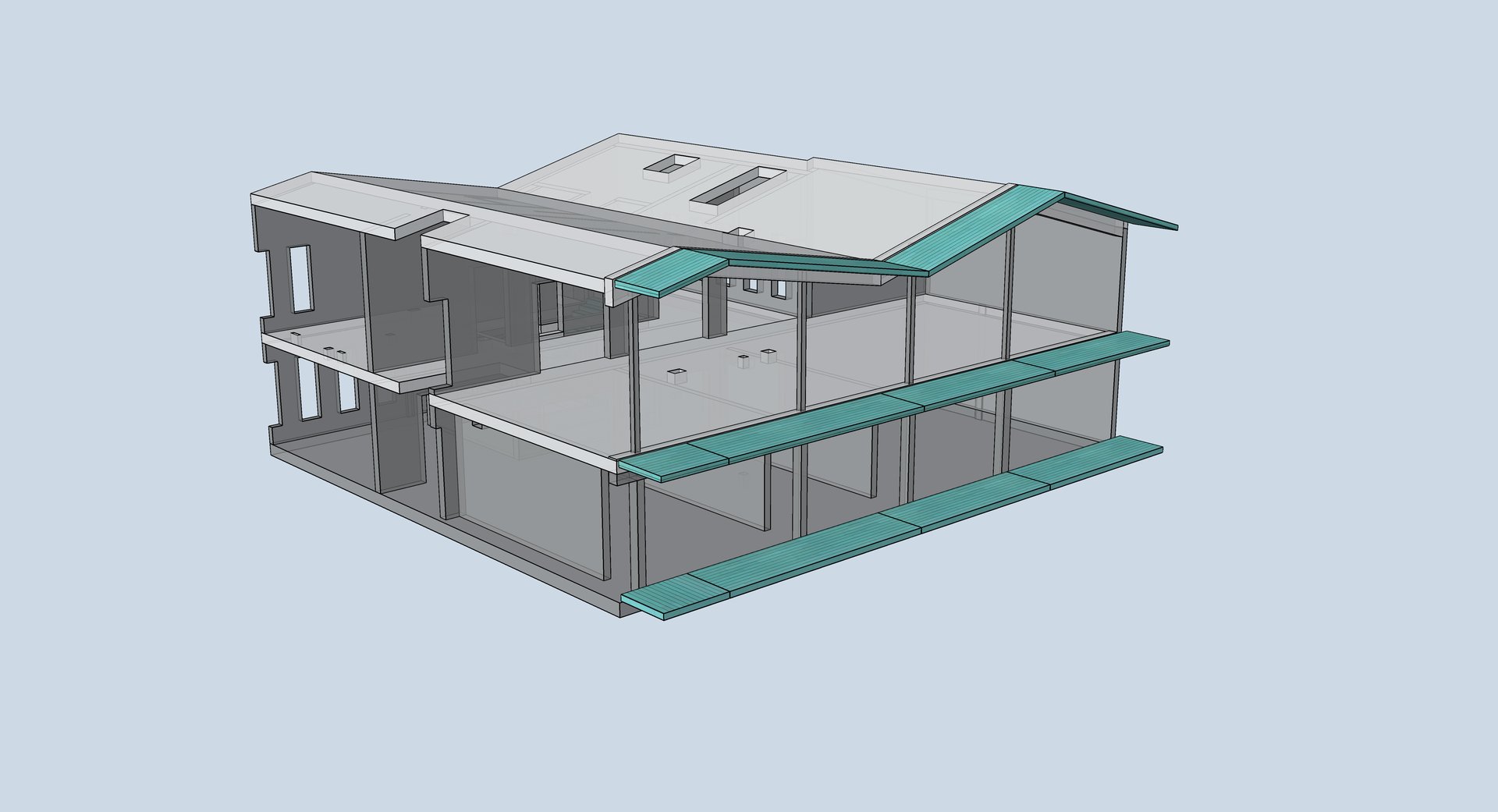

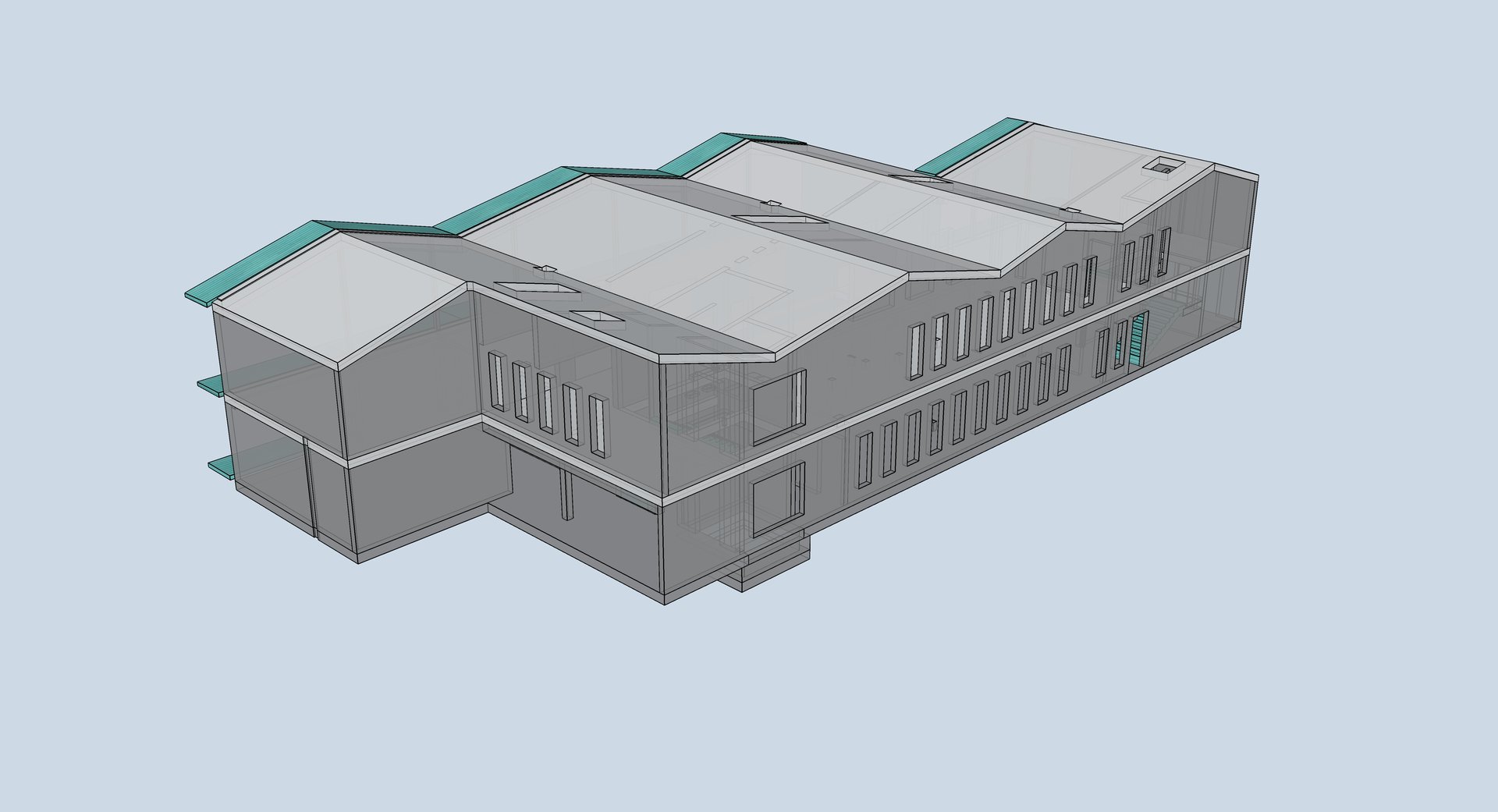

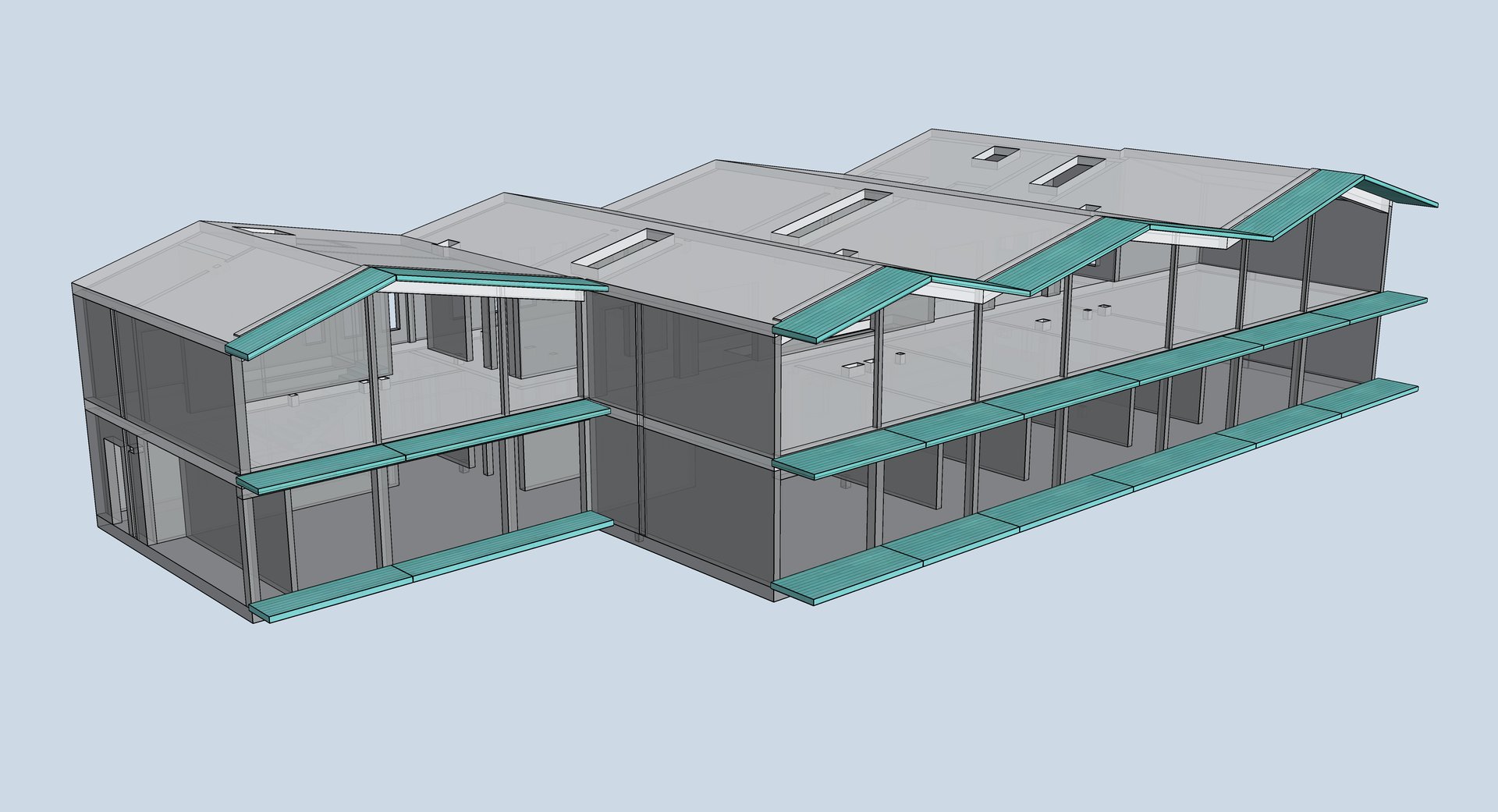

Nhà trẻ Mia Stihl tại Waiblingen là công trình kết cấu bê tông cốt thép gồm hai tầng phía trên, bên dưới mái yên ngựa bằng bê tông cốt thép. Với tổng diện tích sàn (GFA) khoảng 1.500 m², công trình có quy mô tương đối nhỏ gọn nhưng hệ kết cấu không hề đơn giản: hình học mái bê tông có độ dốc thay vì dạng phẳng, kết hợp với hệ mặt dựng composite, khiến công tác triển khai cốt thép LP5 phải đồng thời xử lý hình học và đường truyền tải trọng — bởi mái yên ngựa bằng bê tông có sự phân bố lực uốn và lực đẩy ngang khác với bản sàn phẳng.

CN Europlan thực hiện thiết kế kỹ thuật chi tiết LP5 và bản vẽ triển khai cốt thép cho công trình, dựa trên thiết kế kiến trúc của đơn vị kiến trúc và phối hợp cùng đơn vị kỹ sư kết cấu của dự án. Đối với công trình nhà trẻ — nơi dung sai kết cấu và trình tự thi công được kiểm soát chặt chẽ do yêu cầu về an toàn và sử dụng — việc hồ sơ cốt thép dự liệu chính xác hình học của mái yên ngựa ngay từ cấp độ bố trí cốt thép, thay vì để xử lý tại công trường, giúp quá trình thi công diễn ra đúng tiến độ.

Điểm nổi bật

• Mái yên ngựa bằng bê tông cốt thép: Mái bê tông có độ dốc tạo ra sự phân bố cốt thép khác với bản sàn phẳng — lực đẩy ngang và lực uốn phải được xử lý ngay trong phương án bố trí cốt thép, thay vì phải ứng biến trong giai đoạn lắp dựng ván khuôn.
• Tích hợp với hệ mặt dựng composite: Cấu tạo mặt dựng composite đòi hỏi việc triển khai cốt thép phải tính đến các vị trí liên kết giữa hệ kết cấu chịu lực và các thành phần của mặt dựng.
• Khung bê tông hai tầng trong công trình có yêu cầu cao về an toàn sử dụng: Công trình nhà trẻ đòi hỏi bộ hồ sơ thi công phải rõ ràng, không để lại sự mơ hồ cho đơn vị thi công — dù công trình có quy mô nhỏ, yêu cầu phối hợp kỹ thuật vẫn đầy đủ và phức tạp như ở các công trình lớn.
