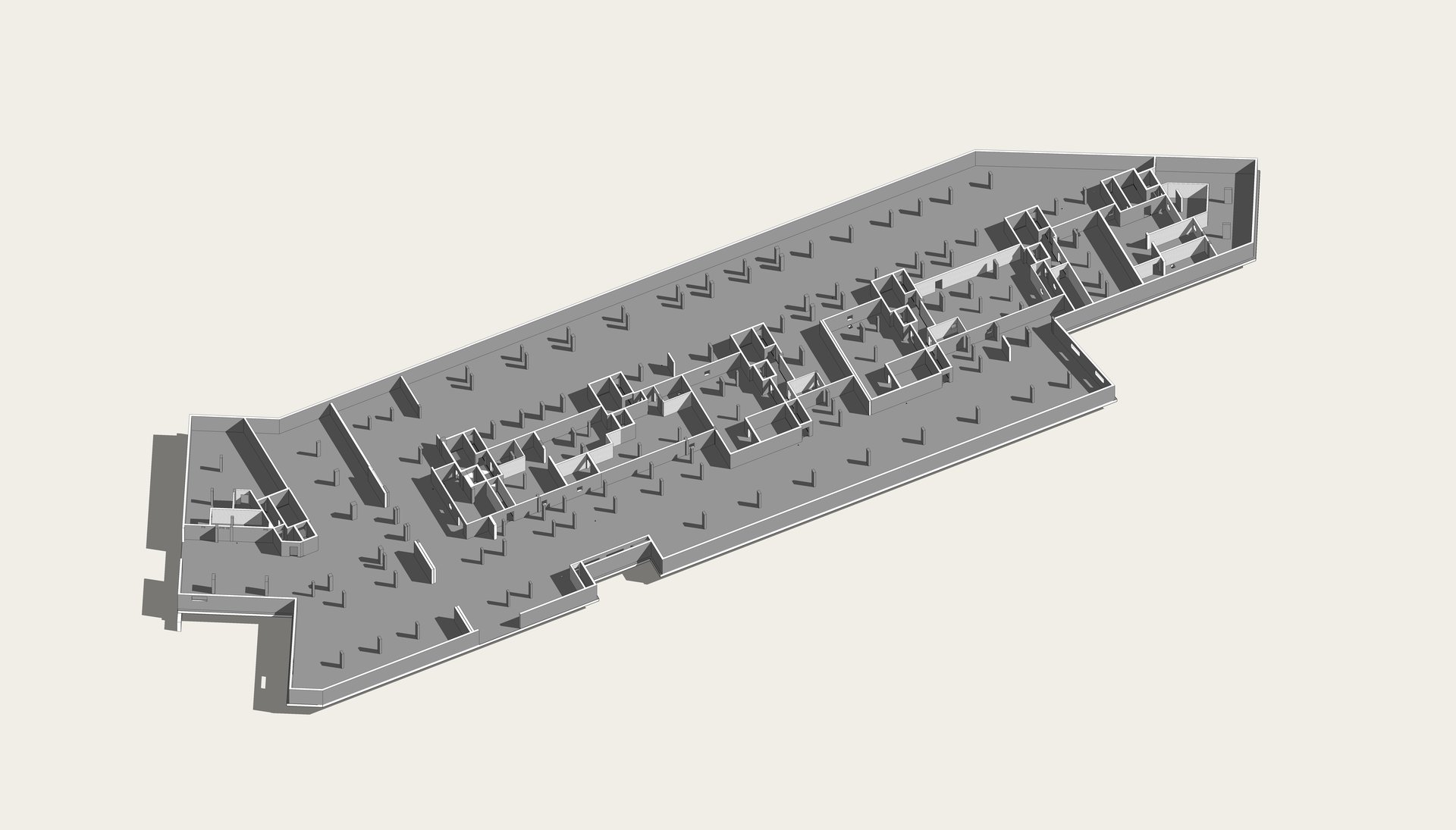

Baufeld 4B của Petersen Park là một tòa nhà đa chức năng cao sáu đến bảy tầng, chia thành bảy đơn nguyên với lối vào riêng, mặt bằng hình chữ nhật thu hẹp nhẹ ở hai đầu. Kết cấu là hệ khung bê tông cốt thép với sàn phẳng kê trên cột và móng bè, phần tầng hầm được thi công theo dạng kết cấu bê tông chống thấm (Weiße Wanne).

CN Europlan thực hiện thiết kế cốt thép LP5 cho phần móng. Công trình rộng 23.100 m², có bảy lối vào riêng nhưng chỉ dùng chung một hệ sàn kê trên cột đặt trên móng bè. Vì vậy việc bố trí cốt thép phải giải quyết tải trọng cột tập trung truyền vào bản móng liên tục. Mỗi vị trí cột chọc thủng bản móng là một vùng ứng suất lớn cục bộ, cần triển khai chi tiết riêng, trong khi toàn bộ bản móng vẫn phải làm việc như một khối liền, chống thấm và liên tục trên toàn bộ mặt bằng.

Điểm nổi bật

• Sàn kê trên cột đặt trên móng bè: Mỗi vị trí gối cột trên bản móng cần triển khai cốt thép riêng, nhưng toàn bản móng vẫn phải liền mạch, không bị gián đoạn.
• Bảy lối vào, một hệ móng: Bảy đơn nguyên tách biệt về tổ chức vẫn nằm trên cùng một hệ kết cấu và hệ chống thấm, nên hồ sơ móng phải bỏ qua ranh giới đơn nguyên, xử lý bản móng như một cấu kiện duy nhất.
• Mặt bằng thu hẹp ở hai đầu: Hình dạng thu hẹp nhẹ ở hai đầu tạo ra lưới cột không đều mà cốt thép móng vẫn phải đáp ứng được. Hệ thống cốt thép móng cần thích ứng với điều kiện này mà vẫn đảm bảo tuân thủ nguyên tắc bố trí thép có tính lặp lại.
