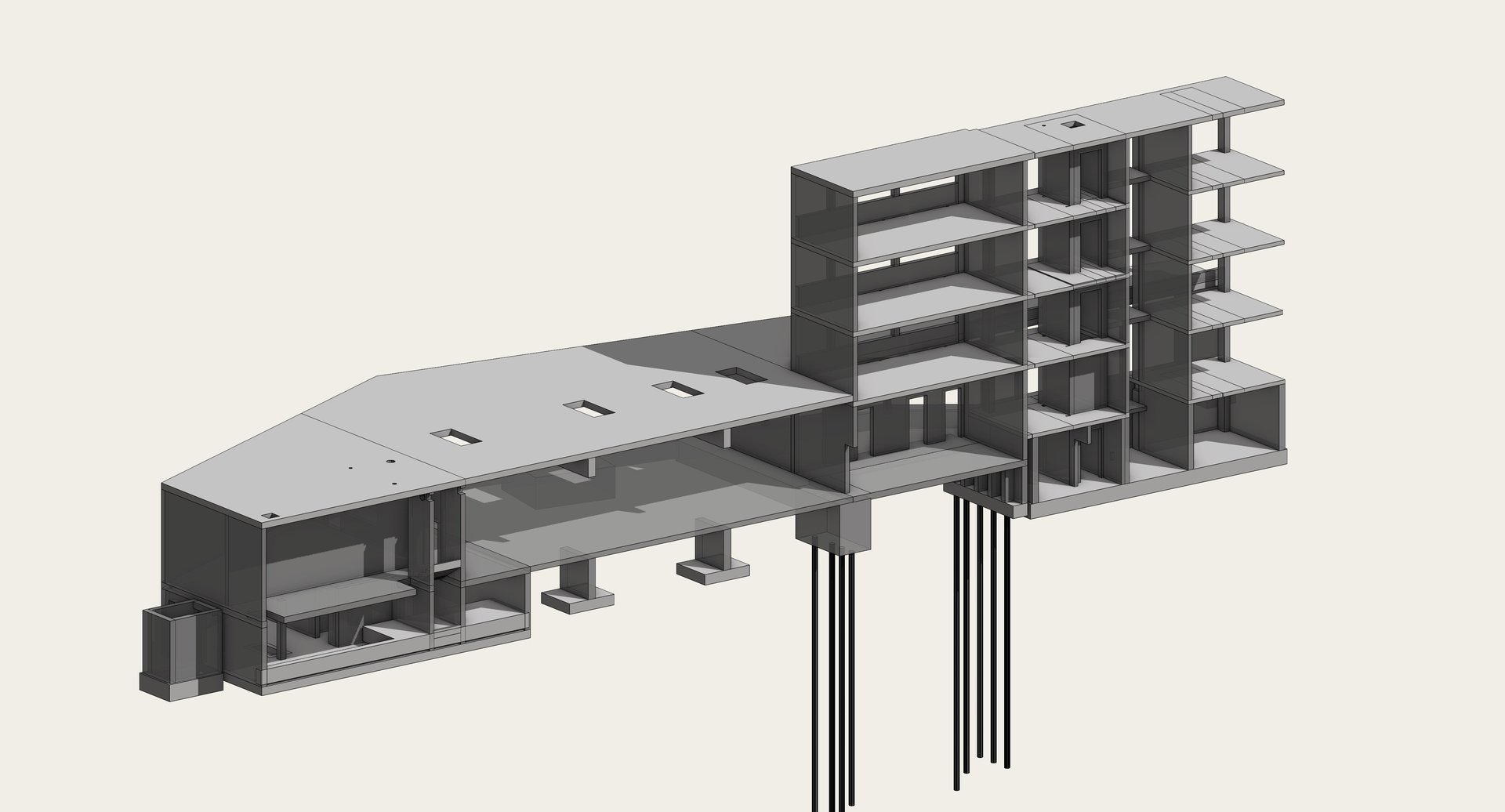

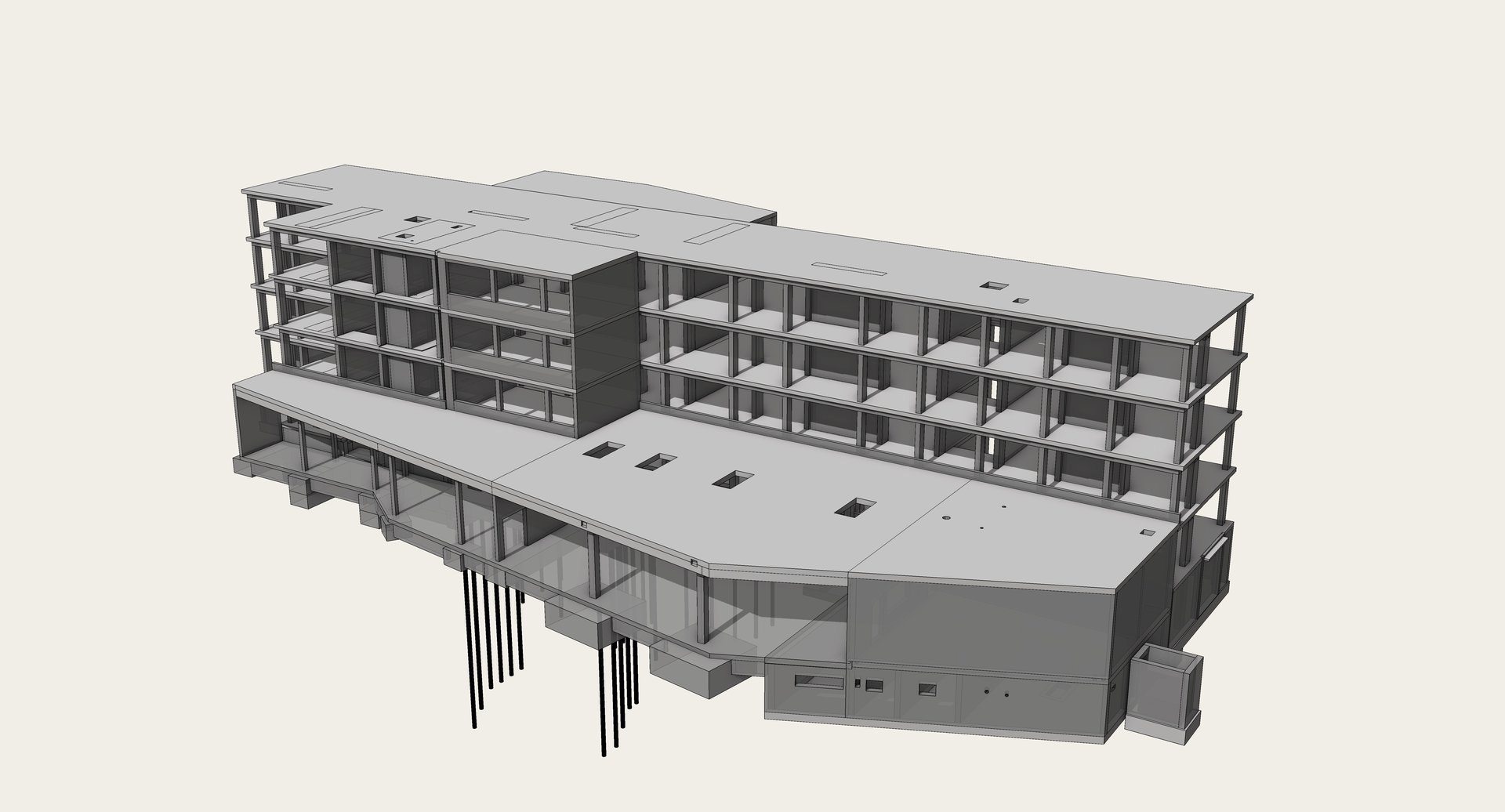

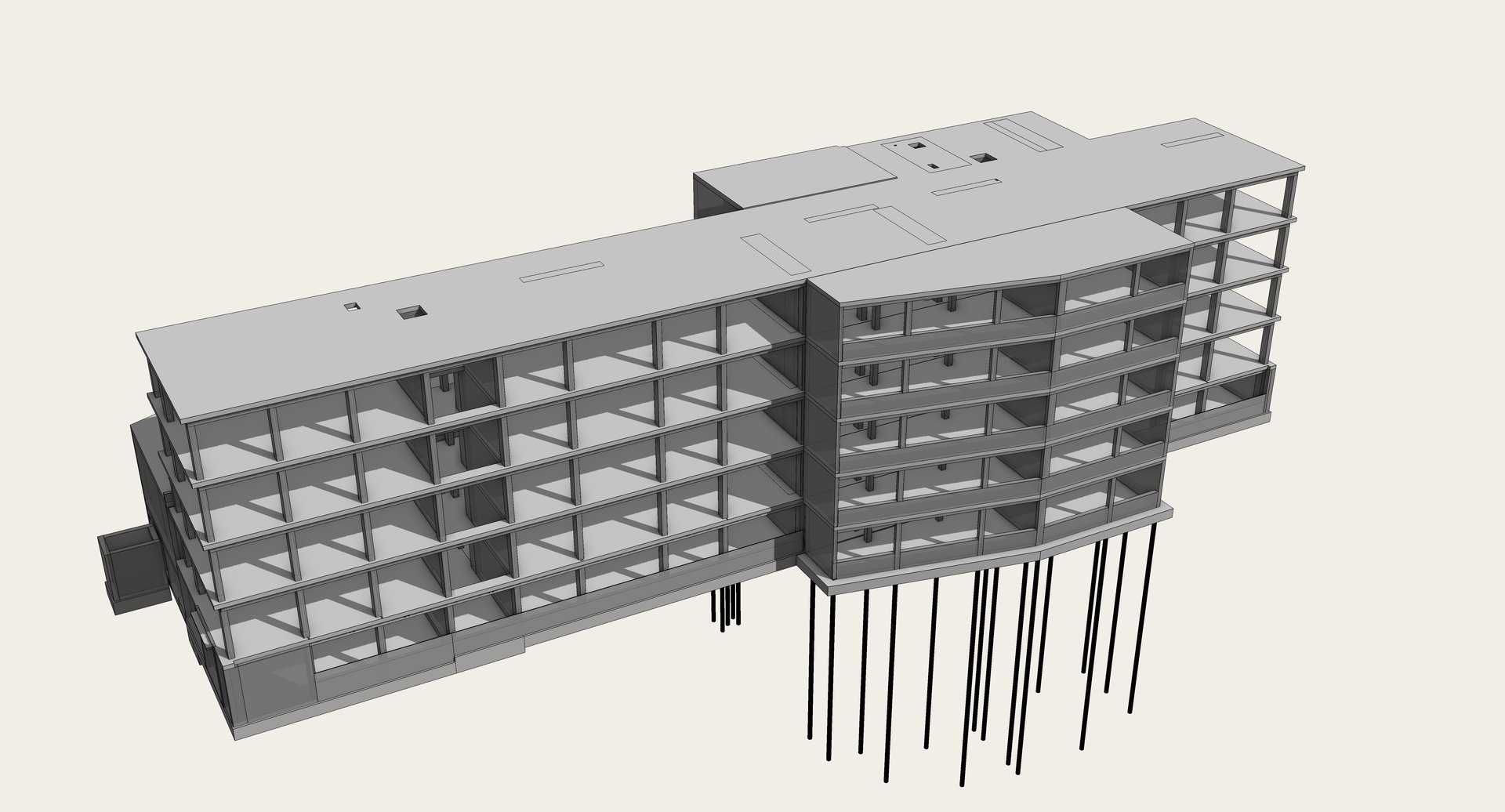

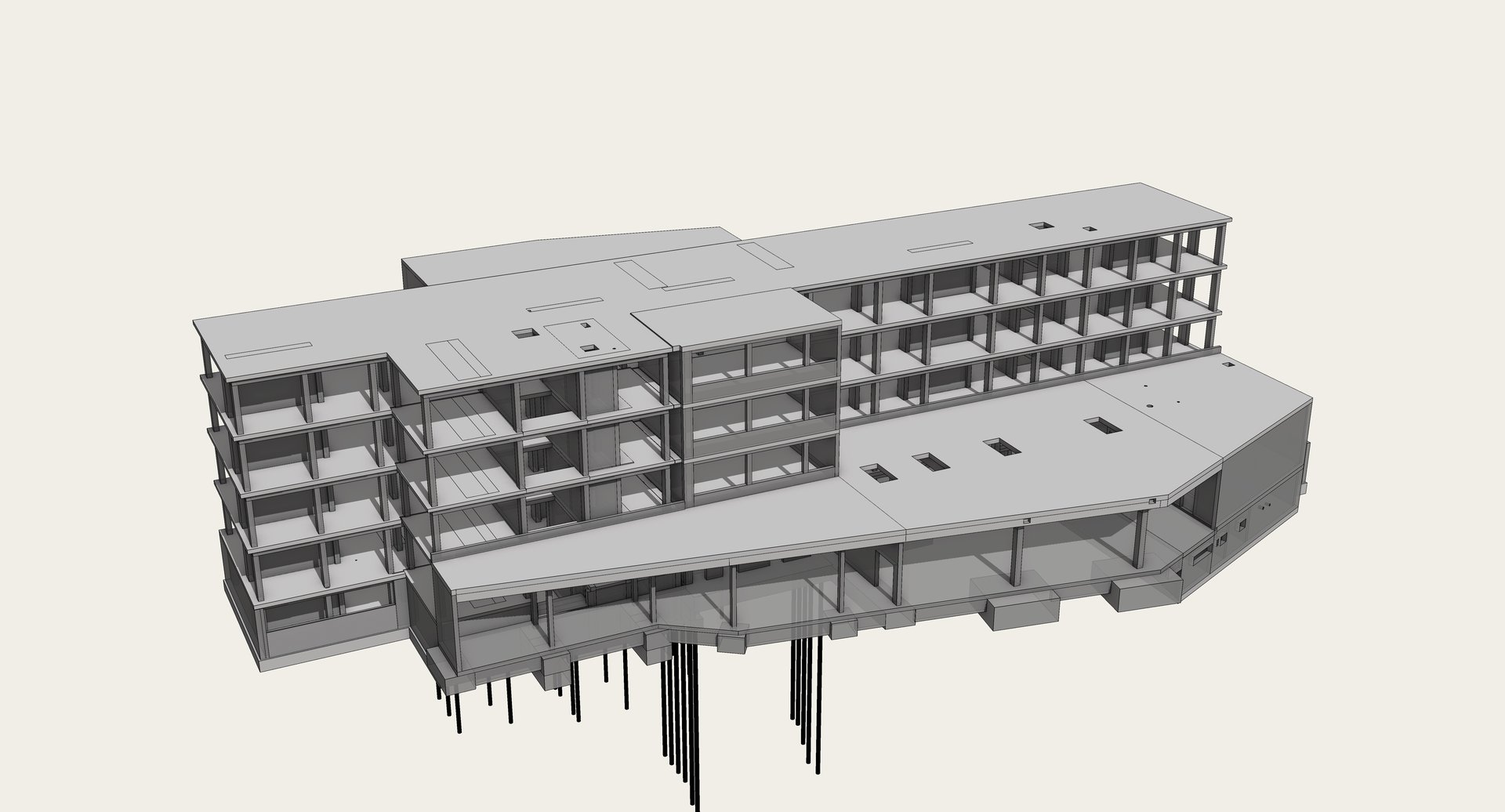

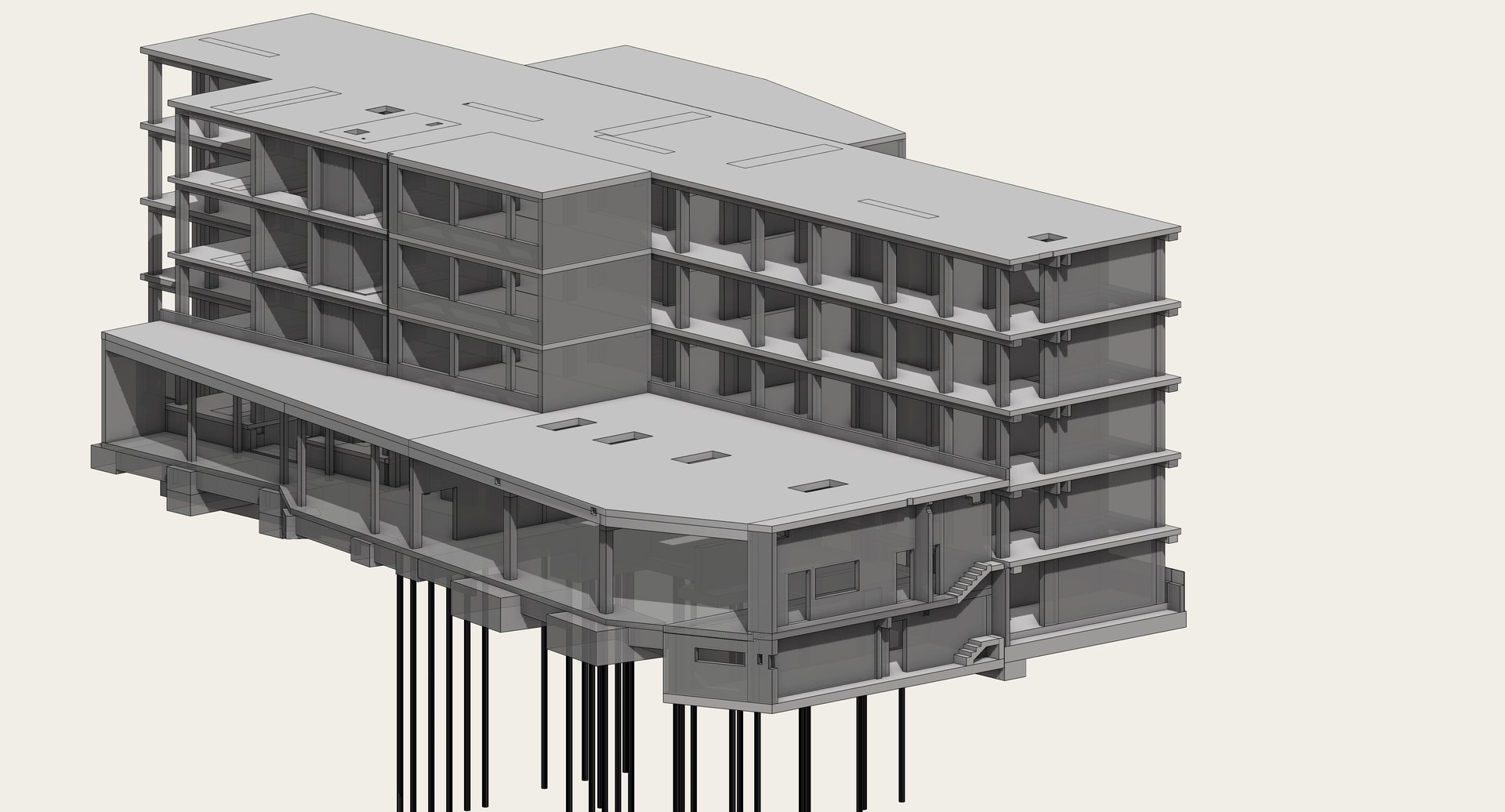

Trong khuôn khổ chương trình cải tạo và mở rộng, một trường học hiện hữu tại Berlin đã được mở rộng và nâng cấp kết cấu. Công trình hiện hữu đang được sử dụng gồm một tầng hầm và bốn tầng phía trên, với kết cấu bê tông cốt thép toàn khối. Công trình được mở rộng về cả phía Bắc và phía Nam — các khối kết cấu bê tông cốt thép mới được liên kết với kết cấu hiện hữu, trong đó mỗi khối có điều kiện nền móng khác nhau: khối phía Bắc sử dụng móng sâu, trong khi khối phía Nam sử dụng móng nông.

Công tác cải tạo cũng xử lý các bất cập về kết cấu của công trình hiện hữu. Các vách bê tông cốt thép chịu cắt mới được bổ sung bên trong kết cấu hiện hữu nhằm nâng cao khả năng chịu tải ngang. Tầng hầm được mở rộng theo giải pháp WU (bê tông chống thấm), đòi hỏi hồ sơ phải thể hiện chính xác chi tiết liên kết giữa kết cấu mới và kết cấu hiện hữu tại khu vực chu vi tầng hầm.

CN Europlan thực hiện hồ sơ triển khai cốt thép LP5 cho dự án, bao gồm phần kết cấu mở rộng, các vách chịu cắt mới bên trong công trình hiện hữu và phần mở rộng tầng hầm WU. Đây là công việc LP5 có yêu cầu kỹ thuật cao: công trình hiện hữu đặt ra nhiều hạn chế về bố trí cốt thép, trình tự thi công và chi tiết liên kết, những yếu tố vốn không xuất hiện trong các dự án xây dựng mới hoàn toàn.

Điểm nổi bật

• Gia cường kết cấu hiện hữu: Việc bổ sung các vách bê tông cốt thép chịu cắt vào công trình đang sử dụng đòi hỏi hồ sơ thi công phải xử lý chi tiết các liên kết với kết cấu hiện hữu — từng sàn, từng vách — ở mức độ có thể triển khai trực tiếp ngoài công trường, thay vì chỉ thể hiện ở cấp độ tổng quát.
• Điều kiện móng khác nhau trong cùng một dự án: Móng sâu và móng nông của hai khối mở rộng được thể hiện trong một bộ hồ sơ phối hợp thống nhất, giúp hạn chế rủi ro lún không đều có thể phát sinh khi móng của các khối mở rộng được thiết kế độc lập.
• Liên kết tầng hầm WU với kết cấu hiện hữu: Chi tiết bê tông chống thấm tại vị trí liên kết giữa tường tầng hầm mới và hiện hữu là một hạng mục LP5 có yêu cầu kỹ thuật cao. Nếu không được xử lý chính xác trên bản vẽ, các đường thấm có nguy cơ hình thành chính tại những vị trí tiếp giáp này.
• Đáp ứng yêu cầu đối với công trình công: Chủ đầu tư công yêu cầu bộ hồ sơ LP5 đầy đủ và có thể kiểm tra, đối chiếu. Bản vẽ cốt thép phải đủ rõ ràng để đơn vị kiểm định của chủ đầu tư có thể trực tiếp kiểm tra, đây là điều kiện quan trọng để đảm bảo tiến độ dự án.
