Holzkonstruktionen werden immer beliebter, da ihre natürliche Ästhetik und Nachhaltigkeit eine starke Alternative zu Beton darstellen. Bei CN Europlan nutzen wir unsere umfassende Erfahrung im Hochbau, um Holzbauten zu entwerfen, die widerstandsfähig, effizient und elegant sind. Ein aktuelles Beispiel ist unsere „Mobile Almhütte“ - ein Projekt, das traditionelle Alpenarchitektur mit moderner Technik verbindet.

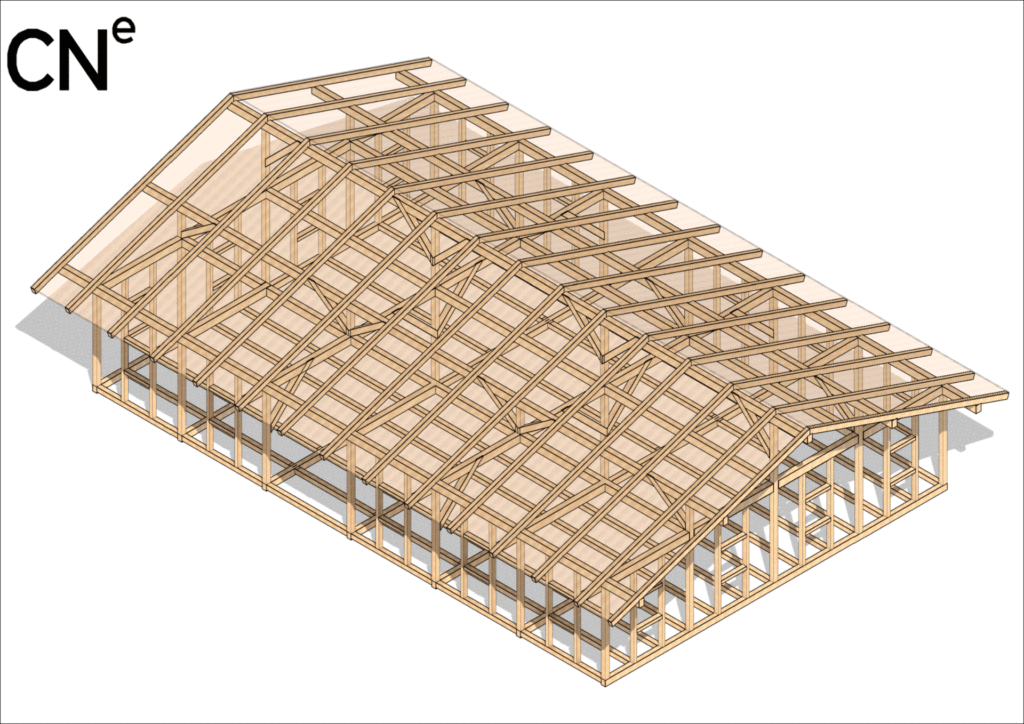

Die "Mobile Almhütte" ist eine 10x15m große, transportierbare Hütte mit einem leichten Holzrahmen. Sie kombiniert den Reiz einer klassischen alpinen Baukonstruktion mit moderner, nachhaltiger Technik. Dieses Projekt zeigt unsere Herangehensweise an den Holzbau, bei der wir modernste Konstruktionswerkzeuge einsetzen, um eine widerstandsfähige, flexible und transportierbare Struktur zu gewährleisten.
Die Konstruktion der Almhütte besteht aus einem sorgfältig ausgearbeiteten Fachwerk mit drei Hauptträgern (Unterzug - C24 14/20) und fünf Nebenträgern (Längsholz - C24 14/20), die ein zuverlässiges Tragesystem bilden. Jede Verbindung und jeder Anschlusspunkt wurde mit automatischer Ingenieursoftware berechnet, um eine präzise und ausgewogene Gewichtsverteilung zu gewährleisten.
Kürzlich haben wir die Almhütte mit ausgefeilten Verbindungsdetails versehen, die zeigen, wie strukturelle und ästhetische Elemente zusammenkommen, um eine starke, mobile Kabine zu schaffen:

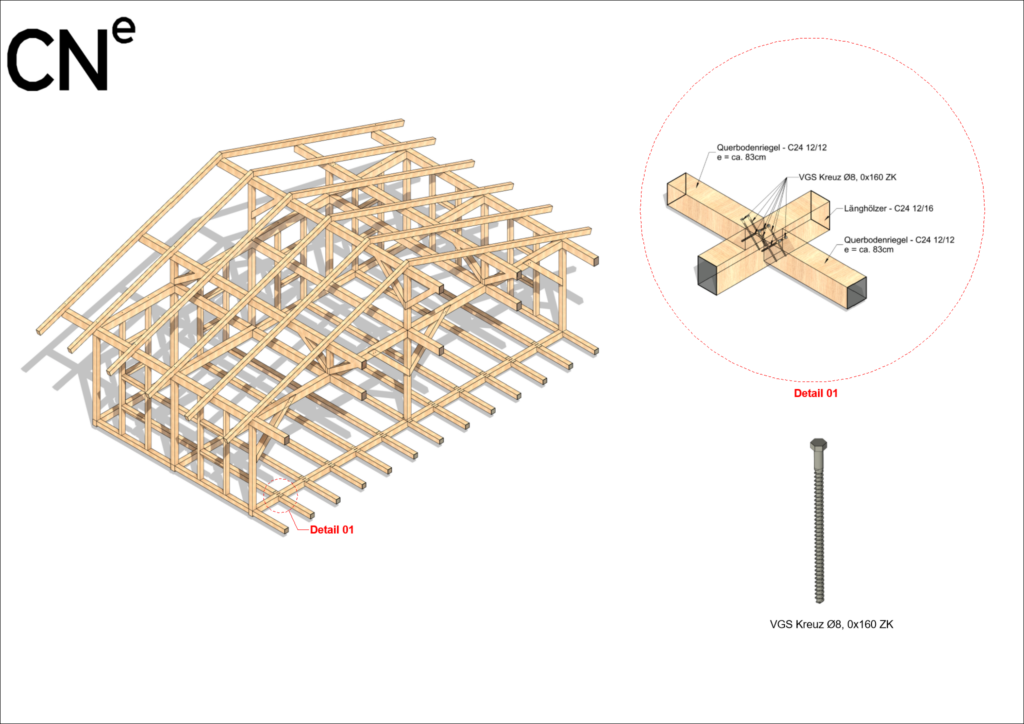

- Detail 01: Kreuzfugen zwischen Nebenträgern (Querbodenregel C24 12/12 und Längsholz C24 12/16) werden mit VGS Kreuzschrauben (Ø8, 0x160 ZK) verstärkt. Dies sorgt für eine sichere Verbindung und ermöglicht Flexibilität beim Transport.

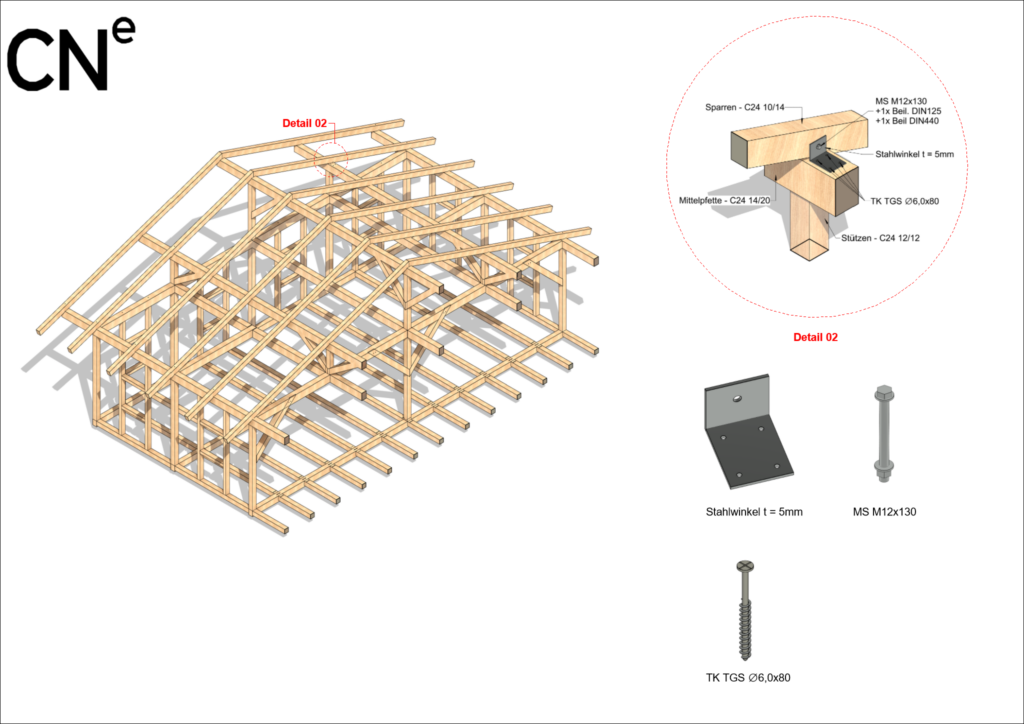

- Detail 02: Stahlwinkel (5 mm stark) verbinden die Hauptträger mit vertikalen Stützen (Mittelpfette C24 14/20 und Stützen C24 12/12), die mit MS-Schrauben (M12x130) und Schrauben mit hohem Anziehmoment (TK TGS Ø6,0x80) für starke und belastbare Verbindungen gesichert sind.

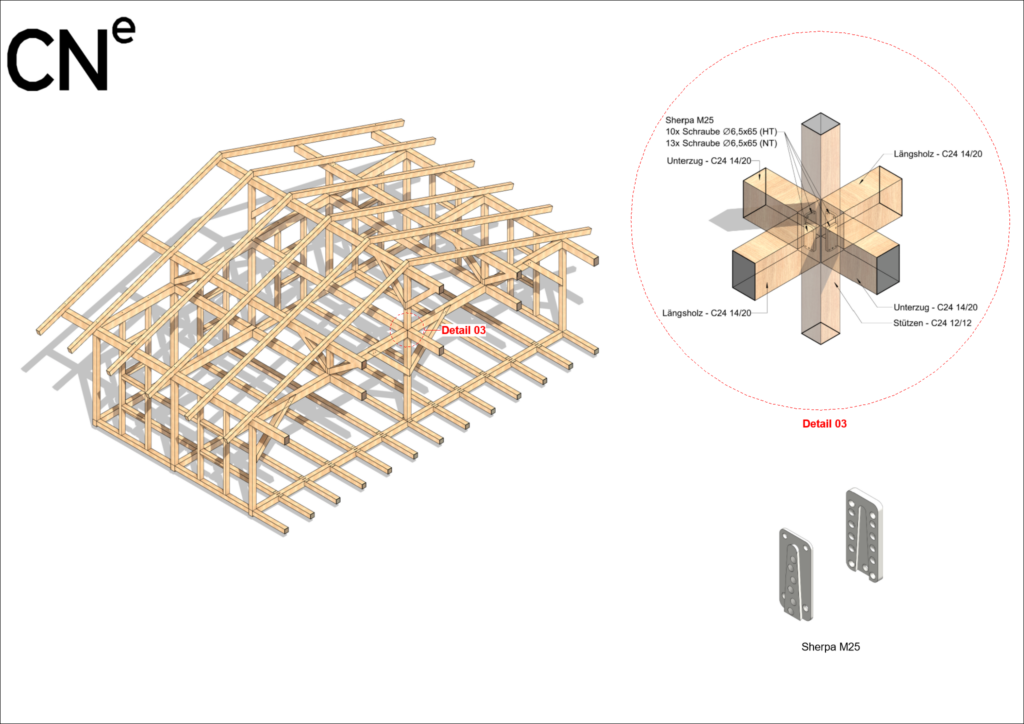

- Detail 03: Die Sherpa M25-Verbinder verstärken die Haupttrageverbindungen zwischen Längs- und Querträgern. Diese für Holz konzipierten Verbinder ermöglichen eine effiziente Kraftverteilung in der Konstruktion der Hütte.

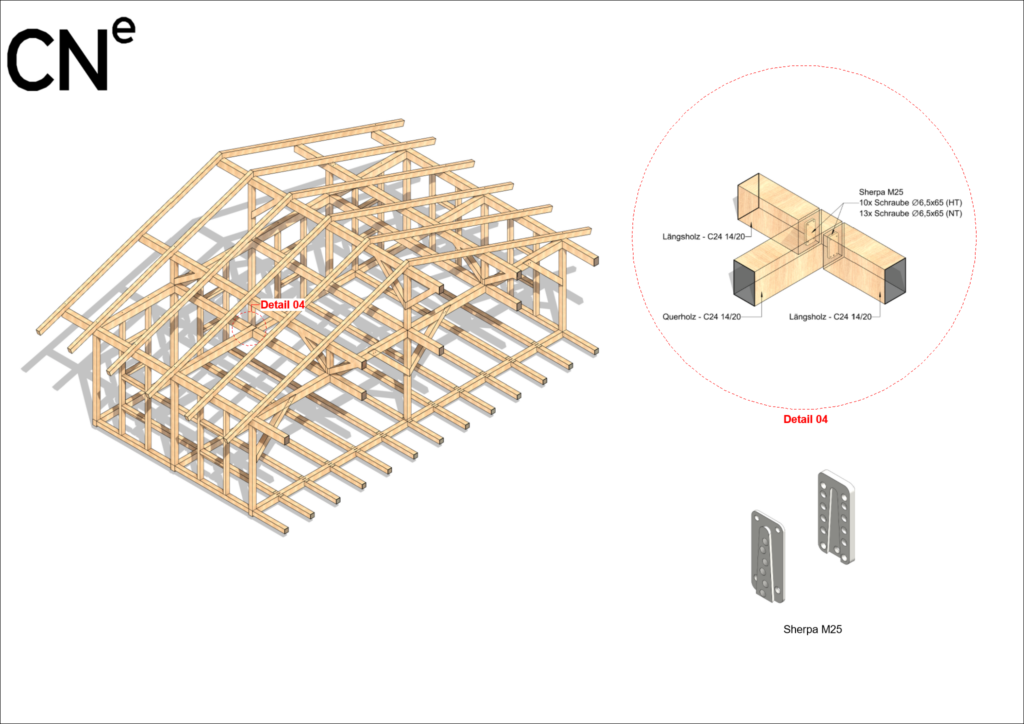

- Detail 04: Eine Querverbindung im Hauptrahmen, die mit Sherpa M25-Verbindern und Schrauben (Ø6,5x65 HT/NT) gesichert ist, verstärkt das tragende System für zusätzliche Widerstandsfähigkeit.

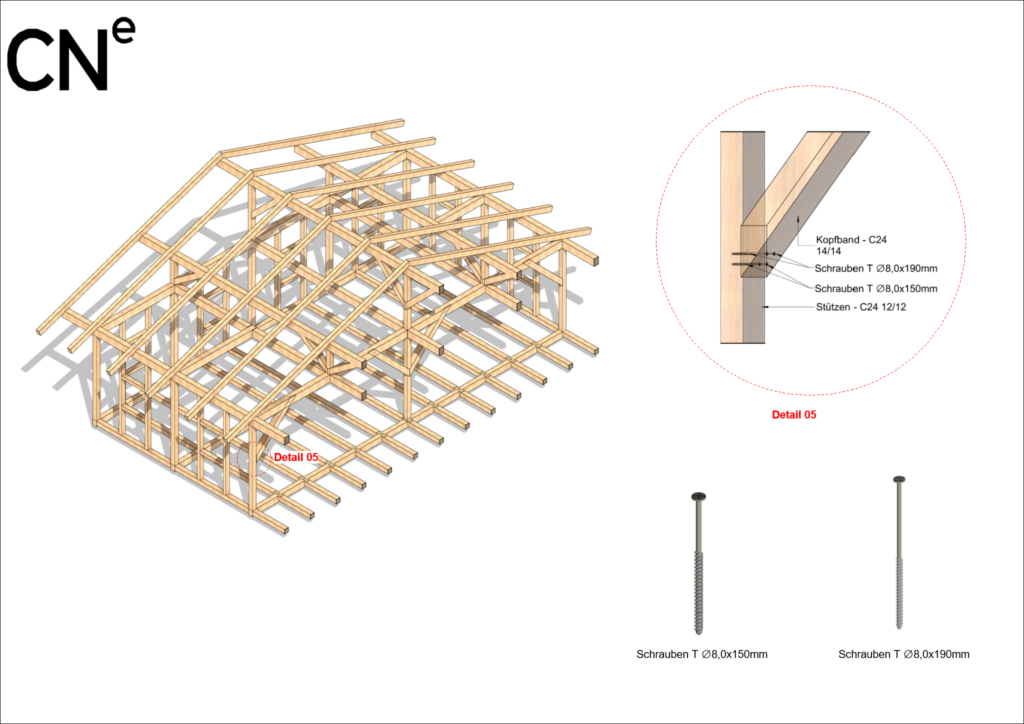

- Detail 05: Die diagonale Aussteifung (Kopfband C24 14/14) wird mit großen Schrauben (Ø8,0x190mm und Ø8,0x150mm) an den Stützpfeilern (Stützen C24 12/12) befestigt, was den Aussteifungswiderstand erhöht und die Stabilität verbessert.
- Detail 06: Eine weitere diagonale Verbindung, die den Balken (Unterzug C24 14/20) an der Aussteifung (Kopfband C24 14/14) befestigt, verwendet zusätzliche Schrauben (Ø8,0x150mm) für die konstruktive Unterstützung, die die Almhütte weiter versteift.
Jede dieser Verbindungen ist auf Festigkeit und einfache Montage ausgelegt, was für eine mobile Bauweise wichtig ist. Die automatisierte Konstruktion sorgt dafür, dass alle Komponenten reibungslos zusammenpassen, was sowohl die Stabilität als auch die Transportfähigkeit der Hütte verbessert.
Das Projekt Mobile Almhütte zeigt das Engagement von CN Europlan für Qualität und Innovation im Holzbau. Von der automatisierten Konstruktion bis hin zur sorgfältigen Materialauswahl ist jedes Detail darauf ausgerichtet, nachhaltige, starke Strukturen zu schaffen. Ganz gleich, ob Sie ein bodenfestes Gebäude oder eine mobile Lösung benötigen, CN Europlan kann Ihre Vision mit fachkundiger Technik und nachhaltigen Materialien in die Tat umsetzen.
Wichtige Kernaussagen
- Holzkompetenz: Die Erfahrung von CN Europlan sowohl mit Holz als auch mit Beton ermöglicht es uns, eine Reihe von Konstruktionsanforderungen zu erfüllen.
- Präzisionsplanung: Fortschrittliche Software hilft uns bei der Erstellung präziser, lastoptimierter Verbindungsdetails.
- Gebaut für Mobilität: Die Mobile Almhütte ist eine vielseitige Holzkonstruktion, die sowohl auf Stabilität als auch auf leichten Transport ausgelegt ist.
- Starke Verbindungen: Durchdachte Verbindungen sorgen für Stabilität und Effizienz der Hütte.
Wenn Sie daran interessiert sind, die Möglichkeiten des Holzbaus zu erkunden, ist CN Europlan bereit, Erfahrung und Wissen in Ihr Projekt einzubringen. Setzen Sie sich mit uns in Verbindung, um zu besprechen, wie unsere Entwürfe und unsere technischen Fähigkeiten Ihnen helfen können, Ihre Ideen zu verwirklichen.
