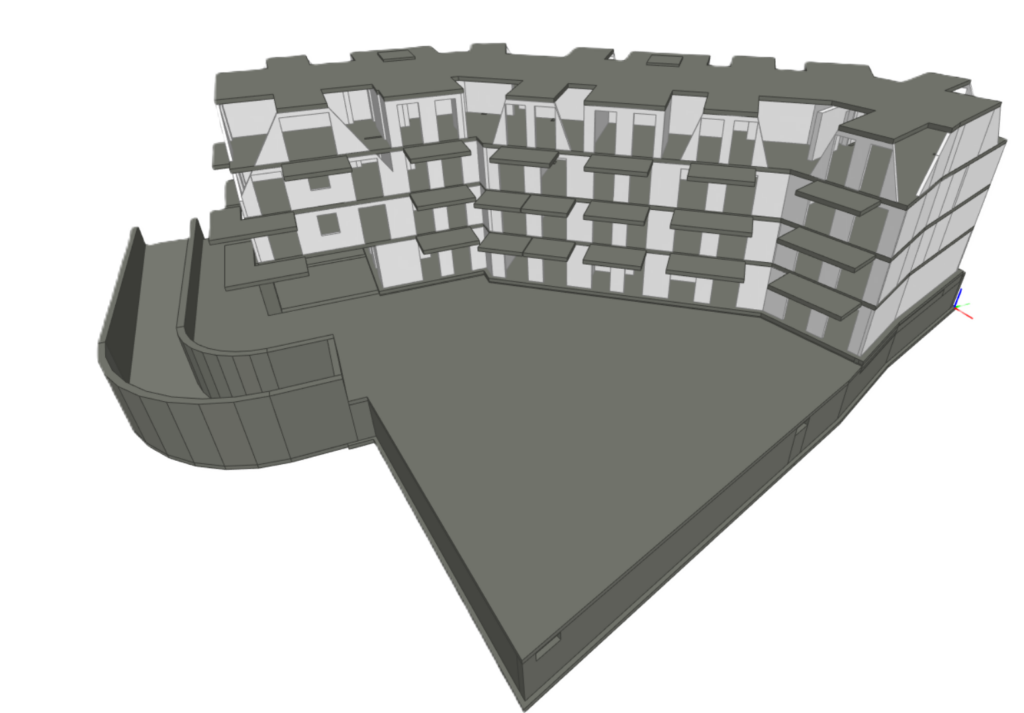

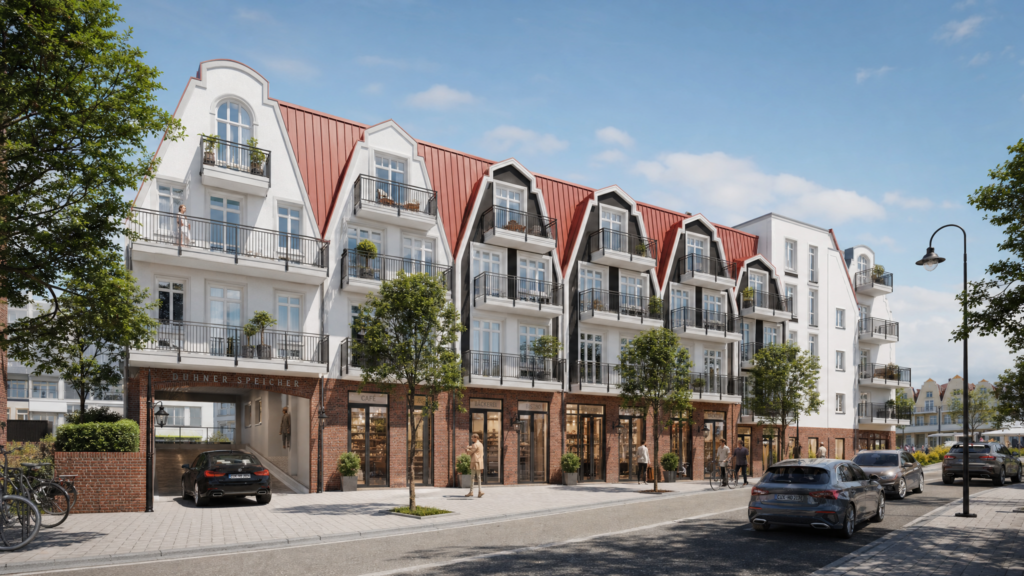

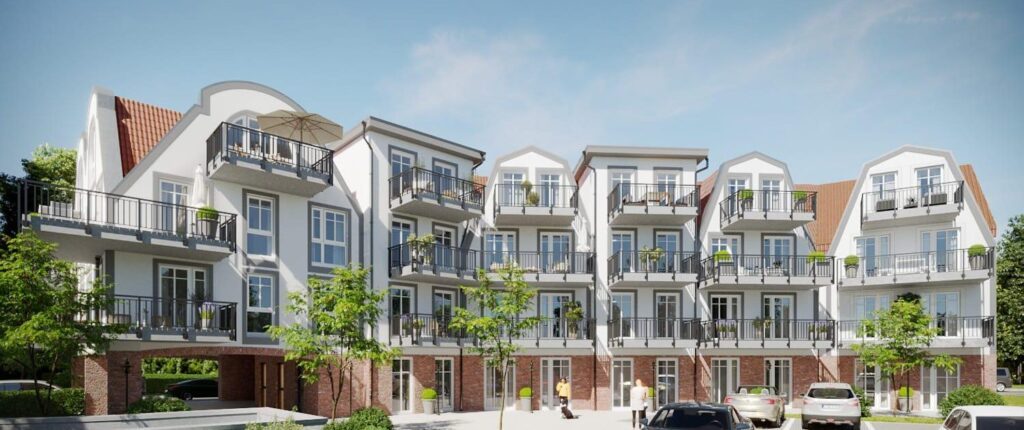

Ein neues gemischt genutztes Gebäude in Cuxhaven — unter dem Namen Duhner Speicher — vereint Wohn- und Gewerbenutzung über zwei Treppenhäuser mit Aufzügen. Das Tragwerk ist durchgängig in Massivbauweise ausgeführt: ein Untergeschoss mit Tiefgarage, Erdgeschoss, zwei Obergeschosse und ein Dachgeschoss. Das Dach ist eine Holzkonstruktion, die steile Dachneigung und Flachdachabschnitte kombiniert — eine Hybrid-Dachform, die in LP5 präzise Dokumentation am Übergang zwischen den beiden Geometrien erfordert.

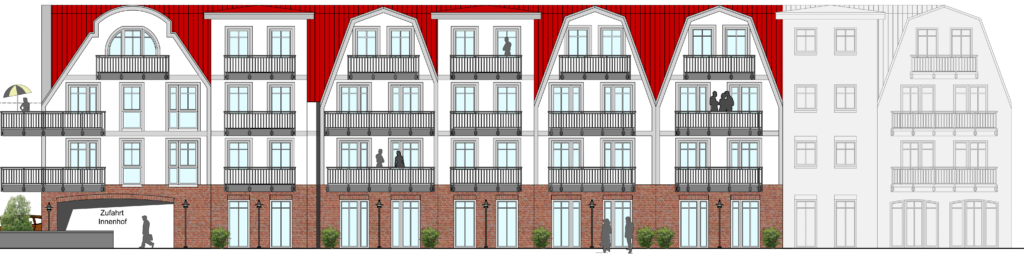

Die Außenfassade ist zweischaliges Sichtmauerwerk mit Luftschicht — eine Bauweise, die das Gebäude visuell auszeichnet und eigene strukturelle sowie toleranzbezogene Anforderungen an die LP5-Dokumentation stellt: Tragschale, Luftschicht und Vormauerwerk müssen in den Plänen so koordiniert werden, dass der Auftragnehmer die Wandkonstruktion in richtiger Reihenfolge mit korrektem Ankerschema und richtiger Entwässerungsdetailplanung ausführen kann.

Die Tiefgarage ist als Weiße Wanne ausgeführt. Die Rampe vom Gelände in das Untergeschoss durchdringt die WU-Platte — ein Detail, das in LP5 präzise gelöst sein muss. Flachgründung.

CN Europlan erbrachte die Tragwerksplanung über den gesamten Leistungsumfang von LP1 bis LP6 — von der Grundlagenermittlung bis zur Bauleitung — zusammen mit Viebrock Bauingenieure.

Kernaussagen

• Vollständige LP1–LP6-Lieferung bei einem gemischt genutzten Projekt: Der Bauherr erhielt tragwerksplanerische Begleitung vom ersten Konzept bis zur Bauabnahme — die Tragwerkslogik des Entwurfs ist bis in die Ausführungsplanung nachverfolgbar und wird während der Bauleitung überprüft. Diese Kontinuität eliminiert das Reinterpretationsrisiko, wenn verschiedene Büros unterschiedliche Leistungsphasen übernehmen.
• Hybrid-Dachkonstruktion in LP5: Ein Dach, das steile und flache Abschnitte kombiniert, erfordert eine explizite Dokumentation des strukturellen Übergangs — Firstbalkenanschlüsse, Kehlenentwässerung und die Schnittstelle zwischen den beiden Dachtragwerken. Dieser Übergang ist am wahrscheinlichsten der Entstehungsort von Feuchteschäden und Tragwerksstreitigkeiten, wenn er unzureichend dokumentiert wird.
• Zweischaliges Sichtmauerwerk: Die tragende Innenschale und das Vormauerwerk erfordern LP5-Dokumentation, die Ankerplatzierung, Hohlraumdrainage und Bewegungsfugenpositionen festlegt. Sichtmauerwerk ist ein hochwertiges Material und ein sichtbares Qualitätsmerkmal — seine korrekte Ausführung hängt von LP5-Plänen ab, die der Maurer ohne Interpretation anwenden kann.
• Weiße Wanne unter einem gemischt genutzten Gebäude: Gewerbliche Erdgeschossnutzungen erfordern mehr Durchdringungen (Leitungseinführungen, Entwässerungsanschlüsse, Lüftung) als reine Wohnnutzung. Jede Durchdringung durch die WU-Platte muss dokumentiert und abgedichtet werden — Gewerbenutzer erzeugen tendenziell mehr Durchdringungen und mehr Revisionen der Durchdringungsplanung als Wohnnutzer.
