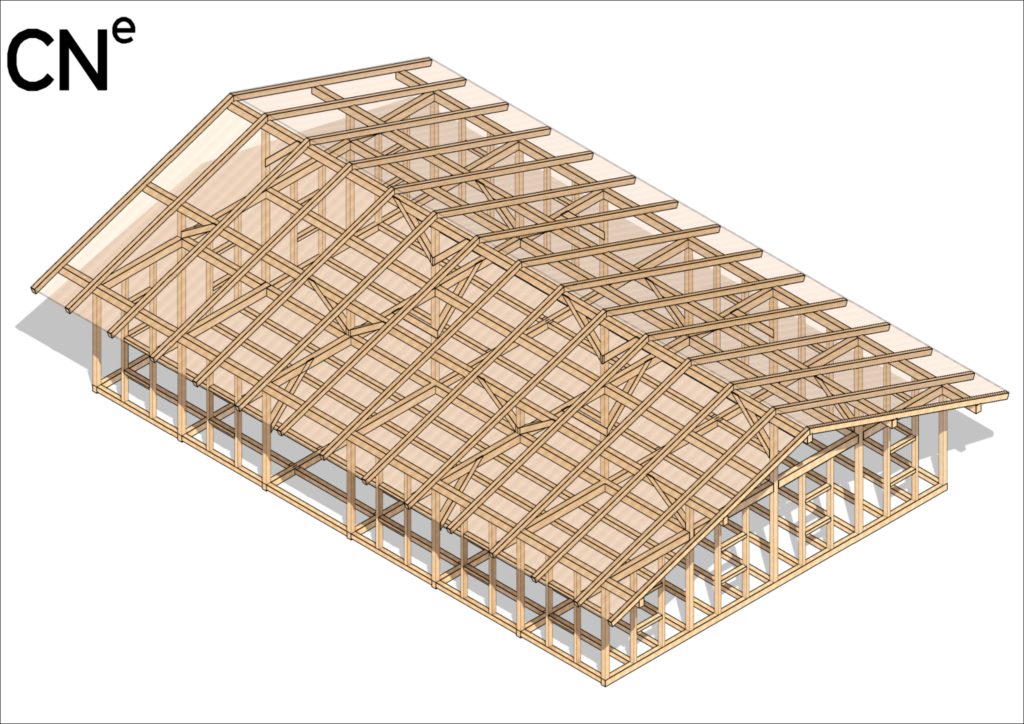

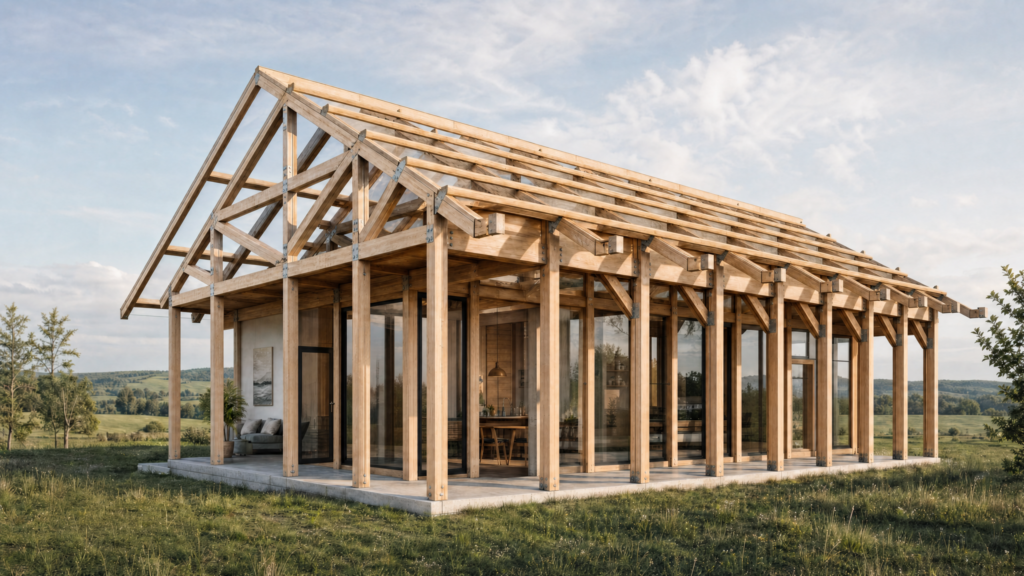

Das mobile Gebäude wurde vollständig in Holzbauweise errichtet, lediglich die Gründung ist massiv ausgeführt — unbewehrte Betonplatten. Die Tragkonstruktion hat Grundrissabmessungen von 10,0 m x 15,0 m und eine Höhe von 4,50 m. Das Dachtragwerk besteht aus Haupt- und Nebenträgern, die mit Kopfbändern an den Holzstützen befestigt sind, unter einem Satteldach, wobei die Aussteifung über biegesteife Rahmen erfolgt statt über Diagonalverstrebungen oder Wandscheiben.

CN Europlan erbrachte die LP5-Werk- und Montageplanung sowie die BIM-basierte Mengenermittlung für diese Prototyp-Konstruktion eines mobilen Wohngebäudes. Mobile und versetzbare Gebäude haben gegenüber fest verankerten Konstruktionen eine andere Anforderung an die Planung: Jeder Anschluss muss für De- und Remontage ausgelegt sein, nicht nur für die Erstmontage, und das biegesteife Rahmensystem — hier anstelle konventioneller Wandscheiben eingesetzt — muss präzise detailliert werden, da es die gesamte horizontale Stabilität der Konstruktion trägt.

Kernaussagen

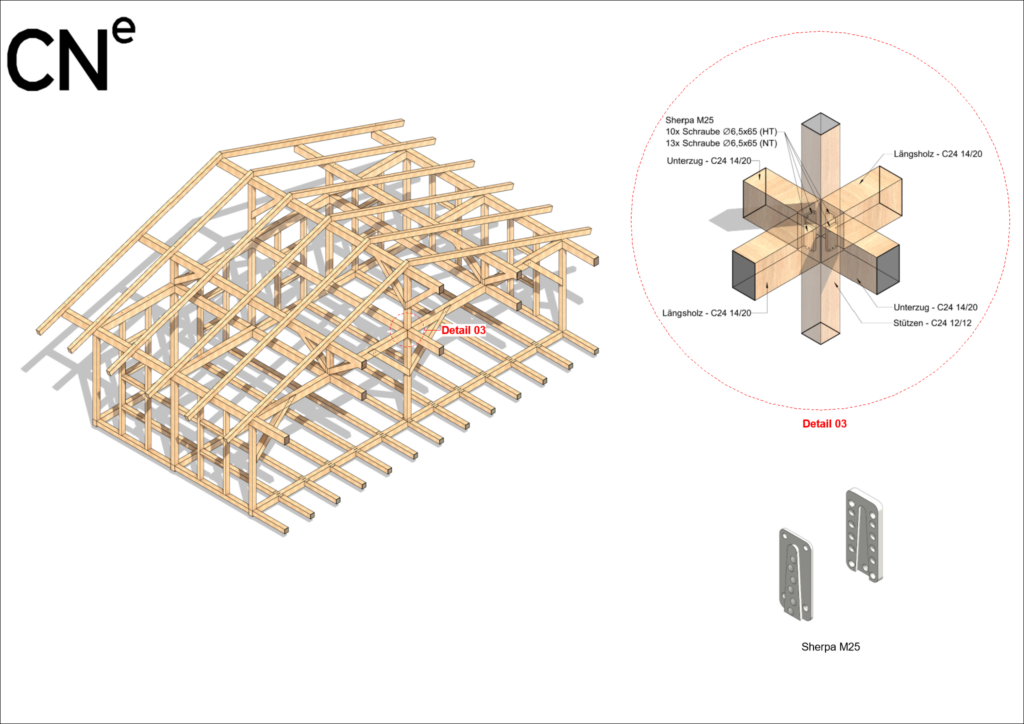

• Biegesteife Rahmenaussteifung ohne Wandscheiben: Eine horizontale Stabilität, die vollständig auf biegesteifen Rahmenanschlüssen beruht (statt auf Diagonalverstrebung oder Wandscheiben), erfordert präzise Anschlussdetaillierung an jedem Stützen-Träger-Knoten — es gibt kein sekundäres Aussteifungssystem als Rückfallebene.

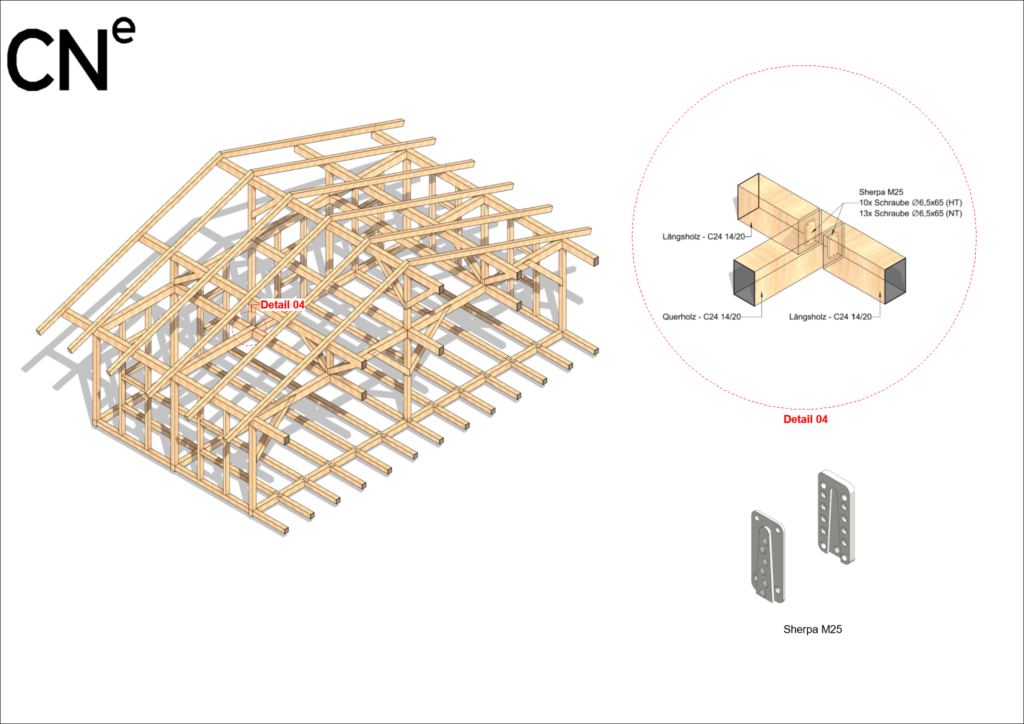

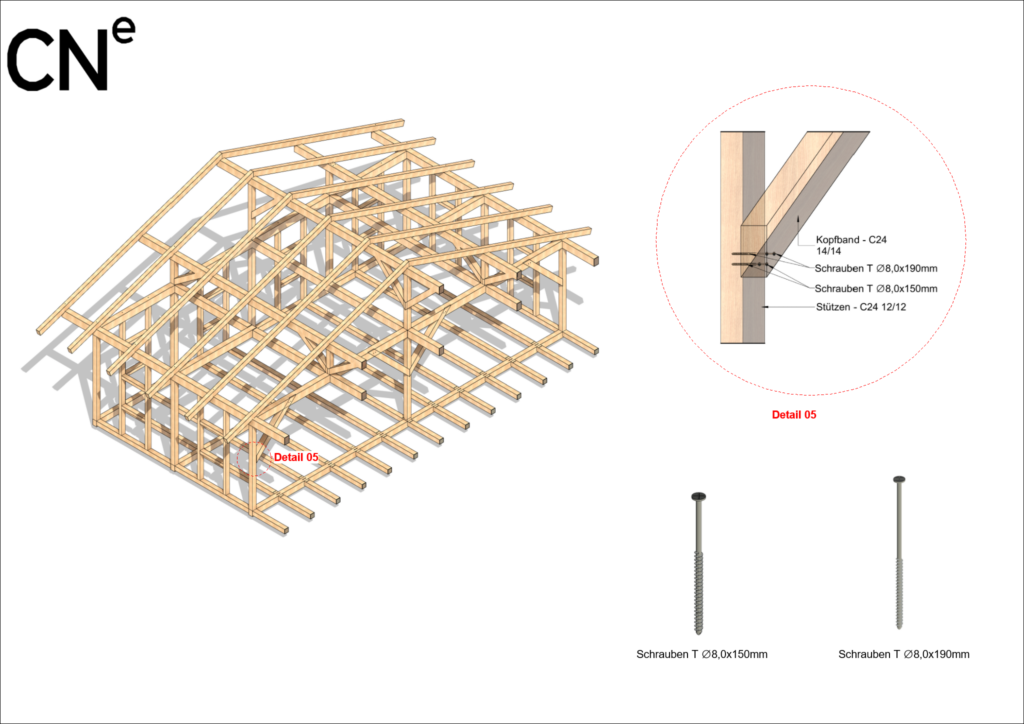

• Kopfband-Anschlüsse zwischen Trägern und Stützen: Haupt- und Nebenträger des Dachs leiten ihre Lasten über Kopfbänder in die Stützen ein — ein Anschlusstyp, der werksseitig mit Planungstoleranz gefertigt werden muss, da eine nachträgliche Anpassung eines Kopfbands auf der Baustelle weit teurer ist als eine frühzeitige Korrektur in der Planungsphase.
• BIM-basierte Mengenermittlung für die Prototypfertigung: Als Prototyp für ein mobiles Wohnprodukt fließt eine präzise Mengenermittlung direkt in die Reproduzierbarkeit und Kalkulation künftiger Einheiten ein, nicht nur in diese einzelne Konstruktion.
